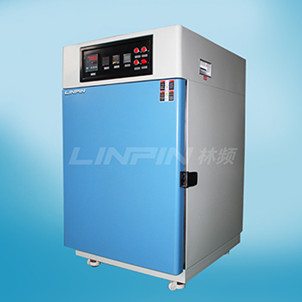

首先高溫試驗箱與恒溫恒濕試驗箱一樣，主要量變因素都是溫度。恒溫恒濕試驗箱因?yàn)橛袧穸纫蛩氐挠绊懸蚨治銎饋砀訌?fù)雜,下面我們就簡單分析下高溫試驗箱型號溫度升降問題。



　　高溫試驗箱型號涉及到的技術參數主要包括溫度范圍、升溫速度、降溫速度、度以及控制精度。溫度范圍是購買高低溫試驗箱重要要求,這個范圍是恒定的,客戶所需要做的試驗溫度都可以通過程式選定。它的另外兩個涉及點就是升溫速度以及時間。高溫試驗箱型號升溫及降溫速率測試需在空載條件下進行,升溫及降溫速率:每5min的平均變化速率為5士1°C/min或試驗箱高的平均變化速率。測試點定為工作空間幾何中心。



　　高溫試驗箱型號提溫及減溫速率測試程序流程:



　　1，明確高低溫試驗箱溫度范圍，各自以高溫和低溫為頂點;



　　2，減溫，將溫度調至低溫頂點,平穩時間超過3h后,開展提溫實驗,將溫度升到高溫頂點,一樣平穩3h之上開展低溫實驗,一共循環系統2次。在全部實驗中采用均值時間計溫制,每2分鐘一次,選擇每一個時間范圍計溫五次,直到實驗完畢。



　　3，高低溫試驗箱升降機溫速度實驗結果的測算與鑒定:



　　高溫試驗箱型號溫度范圍是明確的，依據現階段技術性標準，高溫試驗箱型號提溫速率為3.0-5.0C/min，減溫速率為1.0-1.5°C/min。按GB11158第五.5.4.2條計算公式溫度,轉變速度應合乎4.1.7條的規定。在林頻儀器設備技術性標準下,升降機溫度可以做到0.01°C/min,線性度可以做到+0.2C。



　　這個在設備行業內來說是精度比較高的。一般客戶對升降溫速率要求會比較高，這個主要涉及到實驗室人員的操作時間問題，但是在精度上一般要求不高，大部分是1°C或者0.59C的樣子。當然在一些精密行業,溫度精度方面可能達到0.1°C ，像目前林頻儀器的標準完全能夠滿足所有行業要求。
